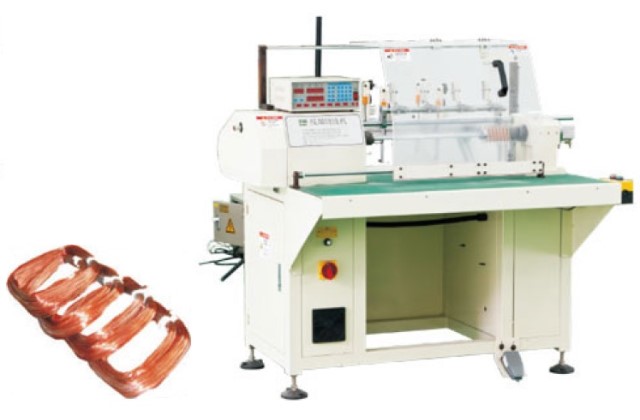

Печать/PDFЭкономичное решение для намотки катушечных групп с последующей ручной вставкой обмоток в пакет статора. Оборудование позволяет наматывать несколько проводов одновременно. Система управления обеспечивает автоматический переход между пазами намоточной оправки.
|
|
|
||||
|
Параметр / Модель |
RX1-160 |
RX2-250 |
RX3-550 |
RX4-650 |
RX6-1200 |
|
Диаметр провода |
0,1 — 1,2 мм |
0,2 — 1,5 мм |
0,2 — 1,5 мм |
0,3 — 1,6 |
0,3 — 1,6 |
|
Диаметр намотки |
220 мм |
350 мм |
550 мм |
650 мм |
1200 мм |
|
Ширина намотки |
100 мм |
180 мм |
300 мм |
400 мм |
550 мм |
|
Скорость намотки |
До 3200 об/мин |
До 1600 об/мин |
До 500 об/мин |
До 160 об/мин |
До 60 об/мин |
|
Максимальное кол-во параллельных проводников |
8 |
10 |
12 |
20 |
60 |
|
Электропитание |
220 В / 50 Гц / 0,75 кВт |
220 В / 50 Гц / 1,5 кВт |
220 В / 50 Гц / 2,0 кВт |
220 В / 50 Гц / 3,0 кВт |
380 В / 50 Гц / 5,0 кВт |
|
Давление сжатого воздуха |
0,5 МПа |
0,5 МПа |
0,5 МПа |
0,5 МПа |
0,5 МПа |
|
Габариты |
1520×1220×1290 мм |
1300×1260×1280 мм |
1360×1300×1280 мм |
1500×1700×1550 мм |
2300×2200×2000 мм |
|
Вес |
350 кг |
375 кг |
400 кг |
800 кг |
1000 кг |
