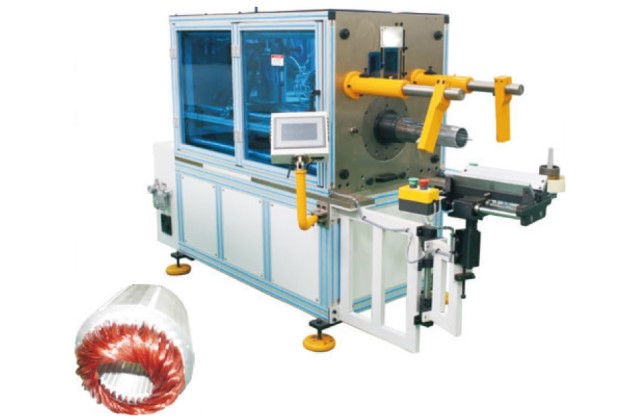

Печать/PDFОборудование используется в качестве следующего производственного этапа после намотки катушечных групп на станках автоматической намотки. Станки имеют общую оснастку. После намотки оснастка с катушечной группой устанавливается в станок втяжки обмоток. Станок позволяет втягивать обмотки в пазы статора и одновременно устанавливать пазовые клинья. Параметры процесса втягивания и изготовления пазовых клиньев программируются в системе управления с интуитивно понятным интерфейсом оператора.
|
|
|
|
|
Параметр / Модель |
QX1-150/160 |
QW1-250/300 |
|
Внешний диаметр статора |
До 160 мм |
До 250 мм |
|
Внутренний диаметр статора |
30 — 110 мм |
100 — 150 мм |
|
Высота пакета статора |
10 — 150 мм |
80 — 300 мм |
|
Количество пазов статора |
8 — 48 |
24 — 48 |
|
Электропитание |
380 В / 50 Гц / 3,0 кВт |
380 В / 50 Гц / 3,8 кВт |
|
Габариты |
1850×650×1700 мм |
3210×820×1600 мм |
|
Вес |
600 кг |
800 кг |
